Ako si vyberiete vysokovýkonný odstredivý ventilátor na priemyselné použitie?

Určenie správneho vysokovýkonný odstredivý ventilátor pre priemyselnú aplikáciu je jedným z najdôslednejších rozhodnutí pri návrhu systému vetrania alebo procesného vzduchu. Poddimenzovaný ventilátor nedokáže prekonať odpor systému a nedodáva požadovaný prietok vzduchu. Predimenzovaný ventilátor plytvá energiou, zvyšuje hlučnosť, urýchľuje opotrebovanie ložísk a často pracuje v nestabilnej oblasti svojej výkonnostnej krivky. Pre inžinierov obstarávania, manažérov závodov a veľkoobchodných distribútorov poskytuje táto príručka hodnotiaci rámec na inžinierskej úrovni, ktorý zahŕňa návrh obežného kolesa, aerodynamický výkon, výber motora, prispôsobenie aplikácií a kritériá získavania zdrojov.

Čo je to vysokovýkonný odstredivý ventilátor? Základné princípy fungovania

Odstredivý ventilátor urýchľuje vzduch prenosom rotačnej kinetickej energie z poháňaného obežného kolesa do prúdu vzduchu. Vzduch vstupuje do obežného kolesa axiálne pri oku (v strede), je urýchľovaný radiálne smerom von rotujúcimi lopatkami a vystupuje do špirálového puzdra, kde sa rýchlostný tlak premieňa na statický tlak. Pojem „vysoké zaťaženie“ v klasifikácii priemyselných ventilátorov označuje ventilátory skonštruované tak, aby zvládli zvýšené prevádzkové požiadavky – vrátane vysokých statických tlakov nad 1 000 Pa, nepretržitých pracovných cyklov pri zvýšených teplotách, korozívnych prúdov vzduchu alebo prúdov s obsahom častíc a konštrukčného zaťaženia veľkými priemermi obežných kolies a vysokými otáčkami.

Mechanizmus premeny prúdu vzduchu a generovania tlaku

Základný výkonový vzťah odstredivého ventilátora je popísaný zákonmi o ventilátore, ktoré určujú, ako sa mení objem prietoku vzduchu (m3/h), statický tlak (Pa), výkon hriadeľa (kW) a hladina hluku s rýchlosťou a veľkosťou obežného kolesa. Tieto vzťahy sú fixované kvapalinovou mechanikou a platia jednotne pre všetky konštrukcie odstredivých ventilátorov:

• Objem prietoku vzduchu sa mení priamo s rýchlosťou otáčania obežného kolesa (ot./min.) – zdvojnásobenie rýchlosti zdvojnásobuje prietok
• Statický tlak sa mení so štvorcom rýchlosti obežného kolesa - zdvojnásobenie rýchlosti zoštvornásobuje tlak
• Výkon hriadeľa sa mení s kockou otáčok obežného kolesa – zdvojnásobenie otáčok zvyšuje spotrebu energie o faktor osem
• Pre geometricky podobné ventilátory s rovnakou rýchlosťou sa prietok vzduchu mení s druhou mocninou priemeru obežného kolesa a tlak sa mení s druhou mocninou priemeru.r

Tieto zákony majú priamy vplyv na náklady na energiu vo ventilačných systémoch s premenlivým zaťažením. Menič s premenlivou frekvenciou (VFD), ktorý znižuje rýchlosť ventilátora o 20 %, znižuje spotrebu energie približne o 49 %, a preto je riadenie VFD štandardnou špecifikáciou v modernom energeticky efektívnom dizajne priemyselnej ventilácie.

Typy obežného kolesa, materiály a konštrukčné prevedenie

Typy a materiály odstredivého ventilátora pre veľké zaťaženie

Geometria lopatiek obežného kolesa je primárnym determinantom tlakovo-objemovej charakteristiky odstredivého ventilátora, špičkovej účinnosti a vhodnosti pre rôzne podmienky kvality vzduchu. Tri hlavné geometrie čepele – dozadu zakrivená, dopredu zakrivená a radiálna – každá spĺňa iné požiadavky na tlak, účinnosť a kontamináciu. Nižšie uvedená tabuľka porovnáva tieto návrhy naprieč parametrami, ktoré sú najdôležitejšie pre rozhodnutia o priemyselnom obstarávaní.

Výber materiálu pre vysokovýkonné obežné kolesá závisí od teploty, chemického zloženia a abrazívneho obsahu spracovávaného prúdu vzduchu. Štandardná uhlíková oceľ (S235JR alebo S355JR podľa EN 10025) sa používa pre aplikácie čistého vzduchu pri okolitej teplote. Žiarovo pozinkovaná alebo epoxidom potiahnutá uhlíková oceľ predlžuje životnosť v mierne korozívnom prostredí. Nerezová oceľ (304 alebo 316L) je určená pre ventiláciu chemických závodov a prostredia na spracovanie potravín. Oceľ s vysokým obsahom chrómu odolná voči opotrebovaniu (zvyčajne s obsahom 28 % Cr) sa používa pri spracovaní nerastov a v cementárňach, kde je primárnym mechanizmom zlyhania náraz abrazívnych častíc.

Prietok vzduchu, statický tlak a prispôsobenie odporu systému

Špecifikácie prietoku vzduchu a statického tlaku odstredivého ventilátora pre veľké zaťaženie

Správne aerodynamické dimenzovanie vyžaduje vykreslenie krivky výkonu ventilátora oproti krivke odporu systému. Operačný bod systému je priesečníkom týchto dvoch kriviek. Dobre zvolený ventilátor pracuje na alebo blízko svojho bodu maximálnej účinnosti v projektovaných prevádzkových podmienkach. Prevádzka úplne vľavo od bodu maximálnej účinnosti riskuje nárast – aerodynamickú nestabilitu, ktorá spôsobuje cyklické obrátenie prúdenia, silné vibrácie a rýchle poškodenie obežného kolesa únavou. Nižšie uvedená tabuľka poskytuje referenciu Špecifikácie prietoku vzduchu a statického tlaku odstredivého ventilátora pre veľké zaťaženie v typických veľkostných kategóriách priemyselných ventilátorov.

Požiadavky na statický tlak pre potrubný systém sa vypočítajú súčtom všetkých tlakových strát pozdĺž najdlhšieho potrubia potrubia – vrátane strát trením v priamom potrubí (vypočítaných podľa Darcy-Weisbachovej rovnice), strát pri montáži (ohyby, kontrakcie, roztiahnutia), poklesov tlaku filtra a cievky a odporov koncových zariadení. Pri požadovaní výberu ventilátora od dodávateľov by kupujúci mali špecifikovať celkový statický tlak systému pri projektovanom prietoku vzduchu, nie iba jednu z týchto hodnôt.

Výkon motora, konfigurácia pohonu a hodnotenie účinnosti

Výkon a účinnosť motora odstredivého ventilátora pre veľké zaťaženie

Výber motora pre a vysokovýkonný odstredivý ventilátor musí brať do úvahy servisný faktor, štartovací prúd, konfiguráciu pohonu a triedu energetickej účinnosti. Menovitý výkon motora musí prekročiť výkon hriadeľa ventilátora pri maximálnom prevádzkovom bode systému – zvyčajne s prevádzkovým faktorom 1,10 až 1,25 aplikovaným na vypočítaný výkon hriadeľa, aby sa zabránilo tepelnému preťaženiu počas špičiek dopytu alebo zmien odporu systému.

Konfigurácia pohonu priamo ovplyvňuje flexibilitu inštalácie, možnosť nastavenia rýchlosti a prístup údržby:

• Priamy pohon: Obežné koleso je namontované priamo na hriadeli motora. Táto konfigurácia eliminuje straty remeňa (zvyčajne 3–5 % zvýšenie účinnosti oproti remeňovému pohonu), znižuje údržbu a poskytuje kompaktný inštalačný obal. Priamy pohon je štandardom pre menšie ventilátory do približne 30 kW a pre ventilátory vyžadujúce presné riadenie otáčok cez VFD.

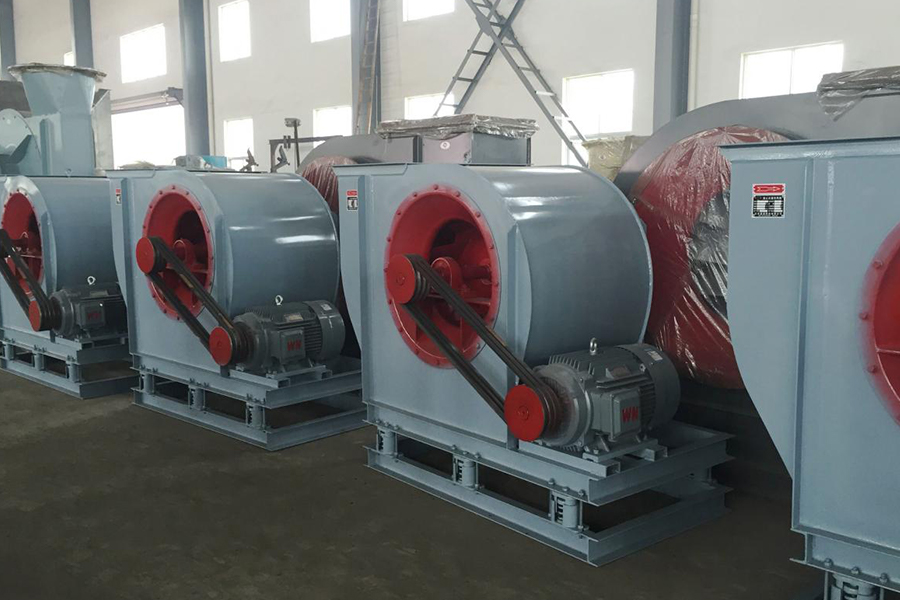

• Remeňový pohon (klinový remeň alebo poly-V): Motor poháňa hriadeľ ventilátora cez usporiadanie kladky a remeňa. Remeňový pohon umožňuje nastavenie rýchlosti obežného kolesa zmenou priemeru kotúča – užitočné pri uvádzaní do prevádzky v teréne, kde presný odpor systému nebol v štádiu návrhu istý. Štandardné pohony s klinovým remeňom spôsobujú stratu prenosu 3–5 %. Ozubené alebo synchrónne remene obnovia 1–2 % tejto straty.
• Spojený pohon: Hriadeľ motora a ventilátora sú spojené pružnou spojkou. Používa sa vo veľkých ventilátoroch nad 75 kW, kde je priama montáž na hriadeľ motora mechanicky nepraktická. Vyžaduje presné zarovnanie hriadeľa, aby sa zabránilo predčasnému opotrebovaniu ložísk a spojok.

Klasifikácia energetickej účinnosti motora sa riadi normami IE (International Efficiency) definovanými v IEC 60034-30-1. IE3 (Premium Efficiency) je minimálna povinná trieda pre motory s výkonom nad 0,75 kW v Európskej únii podľa nariadenia EÚ 2019/1781, platného od júla 2023. IE4 (Super Premium Efficiency) je čoraz častejšie špecifikovaná v obstarávacích zmluvách pre priemyselné ventilátory s nepretržitou prevádzkou, aby sa minimalizovali náklady na energiu počas životného cyklu. The vysokovýkonný výkon a účinnosť motora odstredivého ventilátora treba vždy hodnotiť spoločne — motor s vyššou účinnosťou pri rovnakom menovitom výkone znižuje ročnú spotrebu energie a prevádzkové náklady počas životnosti ventilátora.

Aplikácie priemyselného vetrania a environmentálne požiadavky

Vysokovýkonný odstredivý ventilátor pre priemyselné ventilačné systémy

The vysokovýkonný odstredivý ventilátor for industrial ventilation systems Trh zahŕňa širokú škálu procesných prostredí, z ktorých každé kladie špecifické požiadavky na materiál, povrchovú úpravu, tesnenie a bezpečnostné požiadavky na konštrukciu ventilátorov. Nasledujúce kategórie predstavujú najbežnejšie segmenty priemyselných aplikácií s ich definujúcimi technickými požiadavkami:

• Vetranie zlievarne a kovoobrábania: Zvládne vzduch s vysokou teplotou (až 300 – 400 stupňov Celzia) s kovovými výparmi a jemnými časticami. Vyžaduje vysokoteplotné mazanie ložísk, tepelne izolované podstavce ložísk a nátery obežného kolesa odolné voči opotrebovaniu. Hriadeľové tesnenia musia zabrániť vniknutiu abrazívnych častíc do ložiskového telesa.
• Ventilátory chemických zariadení a odsávacích práčok: Zvláda prúdy korozívneho plynu obsahujúce kyslé alebo alkalické zlúčeniny. Vyžaduje FRP (plast vystužený vláknami) alebo konštrukciu obežného kolesa a skrine z nehrdzavejúcej ocele, PTFE alebo mechanické tesnenia hriadeľa a konštrukciu odolnú voči iskreniu, ak sú prítomné horľavé výpary.
• Spracovanie cementu a minerálov: Zvládne vzduch s vysokým obsahom prachu – až niekoľko stoviek gramov na meter kubický v aplikáciách na odsávanie surového mlyna a pece. Vyžaduje radiálne (lopatkové) obežné koleso s tvrdými nábehovými hranami lopatiek, vymeniteľné opotrebiteľné vložky vo vstupnej zóne skrine a robustné usporiadanie hriadeľového tesnenia, aby sa zabránilo vniknutiu prachu do ložísk.
• Vetranie tunelov a podzemných baní: Vyžaduje certifikáciu ATEX alebo IECEx pre potenciálne výbušné atmosféry, vysokú štrukturálnu integritu pre veľké priemery obežného kolesa a dizajn s nízkou hlučnosťou pre obývané podzemné priestory. V banských núdzových vetracích systémoch sa vyžaduje reverzibilný ventilátor.
• Ventilátory núteného ťahu (FD) a indukovaného ťahu (ID) kotla: Ventilátory FD zvládajú okolitý vzduch s vysokým objemom a miernym tlakom. ID ventilátory zvládajú horúce, prašné, korozívne spaliny pri zvýšených teplotách. Ventilátory ID vyžadujú podstatne robustnejšie špecifikácie materiálu ako ventilátory FD pre rovnaký výkon kotla.

Veľkoobchodné zdroje: Ceny, MOQ a požiadavky na certifikáciu

Veľkoobchodné ceny a MOQ odstredivého ventilátora pre veľké zaťaženie

Pre kupujúcich vyhodnocovanie vysokovýkonný veľkoobchodné ceny odstredivého ventilátora a MOQ , trh sa výrazne rozdeľuje podľa veľkosti ventilátora, špecifikácie materiálu a vlastného technického obsahu. Štandardné katalógové ventilátory v stredných priemyselných veľkostiach (priemer obežného kolesa 400–800 mm, výkon motora 4–30 kW) v konštrukcii z uhlíkovej ocele sú segmentom komodít s najvyšším objemom a majú najkonkurencieschopnejšie ceny s MOQ už od 1 do 5 jednotiek. Vlastné veľké ventilátory s výkonom nad 75 kW sú zvyčajne jednokusové alebo malosériové objednávky s kompletnými balíkmi technickej dokumentácie a dodacími lehotami 8 až 20 týždňov.

Kvalifikácia veľkoobchodného obstarávania pre priemyselné odstredivé ventilátory by mala zahŕňať nasledujúce požiadavky na dokumentáciu a overovanie:

• Certifikát testu výkonu ventilátora podľa ISO 5801 (priemyselné ventilátory – testovanie výkonu pomocou štandardizovaných dýchacích ciest) alebo AMCA 210 (laboratórne metódy testovania ventilátorov pre certifikovaný aerodynamický výkon)
• Certifikát o skúške tvrdosti vibrácií podľa ISO 14694 (priemyselné ventilátory – špecifikácie pre kvalitu vyváženia a úrovne vibrácií) – stupeň BV-3 alebo vyšší je štandardom pre priemyselné ventilátory
• Certifikát vyváženia obežného kolesa — ISO 1940-1 minimálne trieda kvality vyváženia G6.3 pre štandardnú prevádzku; G2.5 pre presné alebo vysokorýchlostné aplikácie
• Certifikát triedy účinnosti motora IE podľa IEC 60034-30-1
• Certifikát ATEX alebo IECEx pre ventilátory určené do potenciálne výbušných prostredí (požadované kategórie závisia od klasifikácie zóny)
• Materiálové certifikáty (mlynské certifikáty) pre materiály obežného kolesa, hriadeľa a puzdra podľa špecifikovanej normy
• Dokumentácia k výberu ložiska potvrdzujúca životnosť ložiska L10h pri menovitých prevádzkových podmienkach – minimálne 40 000 hodín je štandardom pre nepretržitú priemyselnú prevádzku

FAQ

1. Aký je rozdiel medzi odstredivým ventilátorom a axiálnym ventilátorom v priemyselných aplikáciách?

A vysokovýkonný odstredivý ventilátor generuje tlak premenou rotačnej kinetickej energie na statický tlak prostredníctvom radiálneho prúdenia vzduchu v špirálovom puzdre. Dosahuje vysoké statické tlaky (500–15 000 Pa a viac) pri relatívne nižších objemových prietokoch, vďaka čomu je vhodný pre potrubné systémy s vysokým odporom. Axiálny ventilátor pohybuje vzduchom rovnobežne s osou hriadeľa a dosahuje vysoké prietoky pri nízkych statických tlakoch (zvyčajne pod 500 Pa). Odstredivé ventilátory sú preferované pre potrubné priemyselné vetranie, procesný vzduch a systémy manipulácie s materiálom. Axiálne ventilátory sú preferované pre veľkoobjemové aplikácie s nízkym odporom, ako sú chladiace veže a strešné výfuky.

2. Ako vypočítam potrebný výkon motora pre radiálny ventilátor?

Požadovaný výkon hriadeľa pre radiálny ventilátor sa vypočíta zo vzorca: P = (Q x Ps) / (3600 x eta), kde P je výkon hriadeľa v kW, Q je objem prietoku vzduchu v m3/h, Ps je statický tlak ventilátora v Pa a eta je celková účinnosť ventilátora vyjadrená ako desatinné číslo. Napríklad ventilátor dodávajúci 20 000 m3/h pri 1 500 Pa s celkovou účinnosťou 70 % vyžaduje výkon hriadeľa (20 000 x 1 500) / (3 600 x 0,70) = približne 11,9 kW. Menovitý výkon motora by sa mal zvoliť aspoň o 10–25 % nad touto vypočítanou hodnotou, aby sa zabezpečil primeraný servisný faktor pre spustenie a zmenu systému.

3. Aká norma vibrácií platí pre vysokovýkonné odstredivé ventilátory?

Priemyselné radiálne ventilátory sú hodnotené podľa normy ISO 14694, ktorá špecifikuje limity intenzity vibrácií z hľadiska rýchlosti vibrácií (mm/s RMS) meranej na ložiskových skriniach počas prevádzky pri menovitých otáčkach a zaťažení. Pre štandardné vysokovýkonné odstredivé ventilátory je limit prijatia typicky BV-3, čo zodpovedá maximálnej rýchlosti vibrácií 4,5 mm/s RMS v inštalovanom stave. Ventilátory inštalované na flexibilných držiakoch alebo pracujúce v citlivých konštrukčných prostrediach môžu byť špecifikované na BV-2 (2,8 mm/s RMS) alebo BV-1 (1,8 mm/s RMS). Kupujúci by mali špecifikovať požadovaný stupeň vibrácií v špecifikácii nákupu a vyžiadať si záznamy o skúške z výroby pre každú jednotku.

4. Aké certifikácie sú potrebné pre odstredivé ventilátory používané vo výbušnom prostredí?

Radiálne ventilátory inštalované v oblastiach klasifikovaných ako potenciálne výbušné atmosféry podľa smernice ATEX 2014/34/EU (Európska únia) alebo systému IECEx (medzinárodné) musia byť certifikované pre príslušnú kategóriu zariadenia a skupinu plynov alebo prachu. Požadovaná kategória zariadenia závisí od klasifikácie zóny oblasti inštalácie — zóna 1 alebo zóna 2 pre nebezpečenstvo plynom/výparmi, zóna 21 alebo zóna 22 pre nebezpečenstvo prachu. Konštrukcia ventilátora v prevádzke s výbušnou atmosférou vyžaduje kombinácie materiálov odolných voči iskreniu (typicky neiskrivý materiál obežného kolesa verzus plášť alebo nekovová konštrukcia), antistatické uzemnenie a súlad s teplotnou triedou, aby sa zabránilo vznieteniu prítomnej špecifickej horľavej látky.
