Ktorá prispôsobená konfigurácia odstredivého ventilátora optimalizuje výkon vášho systému?

Inžinieri a špecialisti na obstarávanie čelia zložitým rozhodnutiam pri špecifikácii prispôsobený odstredivý ventilátor systémy pre priemyselné aplikácie. Tieto mechanické zariadenia premieňajú rotačnú energiu na prúdenie vzduchu a tlak prostredníctvom činnosti obežného kolesa a slúžia kritickým funkciám v sektoroch HVAC, výroby, chemického spracovania a výroby energie. Pochopenie technických vzťahov medzi geometriou obežného kolesa, konštrukciou materiálu a účinnosťou motora zaisťuje optimálny výber zariadenia, ktorý vyvažuje počiatočnú investíciu s prevádzkovými nákladmi počas životného cyklu.

Pochopenie základov odstredivého ventilátora

A prispôsobený odstredivý ventilátor funguje na princípe radiálneho zrýchlenia. Vzduch vstupuje axiálne cez oko obežného kolesa, potom ho odstredivá sila urýchľuje smerom von pozdĺž povrchov lopatiek v uhle 90 stupňov k smeru nasávania. Skrutkové puzdro zbiera tento vysokorýchlostný vzduch a premieňa kinetickú energiu na statický tlak postupným rozširovaním plochy prierezu. Táto schopnosť generovania tlaku odlišuje odstredivé konštrukcie od axiálnych alternatív, vďaka čomu sú nevyhnutné pre systémy s významným odporom potrubia alebo požiadavkami na filtráciu.

Priemer obežného kolesa priamo ovplyvňuje výkonové charakteristiky. Väčšie priemery premiestňujú väčšie objemy vzduchu pri nižších otáčkach, čím sa zlepšuje účinnosť a znižuje sa hluk. Štandardné priemyselné obežné kolesá sa pohybujú od 200 mm do 3000 mm, v závislosti od požiadaviek aplikácie. Výpočet špecifických otáčok, určený podľa rýchlosti otáčania, prietoku a nárastu tlaku, riadi správnu klasifikáciu ventilátora pre každý prevádzkový bod.

Typy konštrukcie obežného kolesa a výkonové charakteristiky

Geometria obežného kolesa predstavuje primárnu premennú prispôsobenia, ktorá ovplyvňuje účinnosť, tlakovú kapacitu a manipuláciu s časticami. V priemyselných aplikáciách dominujú tri základné konfigurácie čepelí, z ktorých každá ponúka odlišné profily výkonu

Nasledujúca porovnávacia tabuľka sumarizuje kritické rozdiely medzi typmi obežných kolies:

Dopredu zakrivené obežné kolesá

Dopredu zakrivené obežné kolesá, bežne nazývané konštrukcie veveričiek, majú početné plytké lopatky zakrivené v smere otáčania. Tieto konfigurácie vynikajú v nízkotlakových a veľkoobjemových aplikáciách vyžadujúcich kompaktné rozmery. Avšak krivka výkonu pri preťažení predstavuje prevádzkové riziká – zaťaženie motora sa výrazne zvyšuje so znížením statického tlaku, čo môže spôsobiť zlyhanie motora, ak sa zmení odpor systému.

Spätne zakrivené obežné kolesá

Spätne zahnutý odstredivý ventilátor konfigurácie poskytujú vynikajúcu účinnosť prostredníctvom aerodynamických profilov lopatiek, ktoré sú zakrivené proti smeru otáčania. Tieto obežné kolesá dosahujú 75-85% účinnosť pri zachovaní nepreťažujúcich výkonových charakteristík. Samočistiaca konštrukcia čepele toleruje mierne zaťaženie prachom, vďaka čomu je vhodná pre priemyselné odsávacie a vzduchotechnické jednotky. Vysokotlakové varianty dosahujú statické tlaky až do 1750 mmWC s objemami vzduchu dosahujúcimi 950 000 CMH

Radiálne lopatkové obežné kolesá

Radiálne konštrukcie využívajú priame lopatky prebiehajúce kolmo na os otáčania. Tieto robustné konfigurácie si poradia s abrazívnymi materiálmi, vláknitými vláknami a prúdmi vzduchu nabitými časticami, ktoré by mohli poškodiť zakrivené čepele. Priemyselné aplikácie zahŕňajú pneumatickú dopravu, pieskovacie systémy a manipuláciu s drevenými trieskami, kde životnosť nahrádza optimalizáciu účinnosti.

Efektívnosť a prispôsobenie aplikácií

Výber vhodného typu obežného kolesa vyžaduje analýzu kvality vzduchu, tlakových požiadaviek a priorít účinnosti. Aplikácie čistého vzduchu s miernym tlakom musia vyhovovať dozadu zakriveným dizajnom. Veľkoobjemové, nízkotlakové systémy HVAC efektívne pracujú s dopredu zakrivenými obežnými kolesami. Abrazívne alebo vláknité materiály vyžadujú konfiguráciu radiálnych lopatiek napriek nižšej účinnosti.

Výber materiálu pre prispôsobené aplikácie

Prevádzkové prostredie určuje špecifikácie materiálu prispôsobený odstredivý ventilátor výstavby. Extrémne teploty, korozívne médiá a úrovne oteru ovplyvňujú životnosť komponentov a intervaly údržby. Medzi štandardné materiály patrí uhlíková oceľ, hliníkové zliatiny a rôzne druhy nehrdzavejúcej ocele so špecializovanými povlakmi dostupnými pre extrémne podmienky.

Nasledujúca tabuľka porovnáva možnosti materiálov a ich vhodnosť pre rôzne priemyselné prostredia:

Konštrukcia z uhlíkovej ocele

Štandardné triedy uhlíkovej ocele ponúkajú nákladovo efektívne riešenia pre všeobecné vetranie a aplikácie čistého vzduchu. Práškové lakovanie alebo epoxidové nátery predlžujú životnosť v stredne korozívnom prostredí. Zváraná konštrukcia s ťažkým rozchodom odoláva tlaku vody až do 22 palcov pre priemyselné pracovné cykly [^45^].

Možnosti z nehrdzavejúcej ocele

Radiálny ventilátor z nehrdzavejúcej ocele konštrukcia rieši náročné prostredia v chemickom spracovaní, výrobe potravín a námorných aplikáciách. Nerezová oceľ typu 304 odoláva organickým chemikáliám a štandardným čistiacim protokolom. Typ 316L poskytuje vynikajúcu odolnosť voči chloridom pre pobrežné inštalácie a systémy chemických práčok.

Zliatiny hliníka

Obežné kolesá z hliníkovej zliatiny A356, vyrobené nízkotlakovým liatím a tepelným spracovaním T6, dosahujú pevnosť v ťahu presahujúcu 280 MPa s predĺžením nad 3,5 %. Tieto ľahké komponenty znižujú celkovú hmotnosť ventilátora približne o 60 % v porovnaní s ekvivalentmi z ocele, čo je výhodné pre dopravné aplikácie a inštalácie so štrukturálnymi obmedzeniami. Hliníková konštrukcia tiež spĺňa požiadavky na odolnosť proti iskreniu pre aplikácie vo výbušnom prostredí.

Špecializované nátery a zliatiny

Extrémne prostredia môžu vyžadovať špeciálne materiály vrátane titánu pre vynikajúcu odolnosť proti korózii, Monel pre námorné aplikácie alebo plastov vystužených sklenenými vláknami (FRP) pre chemickú odolnosť. Tieto prémiové možnosti zvyšujú počiatočnú investíciu, ale znižujú náklady na životný cyklus vďaka predĺženým intervalom údržby.

Normy účinnosti motora a súlad

Klasifikácia účinnosti motora výrazne ovplyvňuje prispôsobený odstredivý ventilátor prevádzková ekonomika. Medzinárodná elektrotechnická komisia (IEC) stanovuje triedy účinnosti podľa normy 60034-30-1, pričom regulačné mandáty riadia prijatie vyšších úrovní účinnosti.

Nasledujúca tabuľka uvádza charakteristiky triedy účinnosti a požiadavky na zhodu:

Vysokoúčinné motory IE2

Motory IE2 predstavujú základnú líniu pre aplikácie so zlomkovým výkonom medzi 0,12 kW a 0,75 kW podľa súčasných predpisov. Tieto motory vyhovujú aplikáciám s prerušovanou prevádzkou, kde nepretržitá prevádzka neoprávňuje investície do vyššej účinnosti.

Prémiové požiadavky na účinnosť IE3

Od júla 2021 predpisy EÚ nariaďujú účinnosť IE3 pre motory medzi 0,75 kW a 1 000 kW. Odstredivý ventilátor IE3 Účinnosť motora IE4 zhoda zabezpečuje zníženie spotreby energie o 15-20% v porovnaní s ekvivalentmi IE2. Tieto motory sú vhodné pre aplikácie s nepretržitou prevádzkou, vrátane priemyselnej ventilácie a chladenia procesov.

IE4 Super Premium Efficiency

Motory IE4 poskytujú maximálnu účinnosť pre náročné aplikácie s takmer nepretržitou prevádzkou. Regulačné požiadavky nariaďujú súlad s normou IE4 pre motory s výkonom 0,75 – 200 kW od júla 2023. Tieto motory dosahujú úroveň účinnosti presahujúcu 96 %, čím poskytujú rýchlu návratnosť investície prostredníctvom úspory energie napriek vyšším počiatočným nákladom.

Harmonogram dodržiavania predpisov

Tímy obstarávateľov musia overiť súlad účinnosti motora s platnými predpismi. Nevyhovujúce motory čelia dovozným obmedzeniam a prevádzkovým sankciám na regulovaných trhoch. Integrácia frekvenčného meniča (VFD) s motormi IE2 môže spĺňať požiadavky na účinnosť v určitých jurisdikciách, hoci priama špecifikácia motora IE3 alebo IE4 zaisťuje univerzálnu zhodu.

Parametre prispôsobenia pre priemyselné aplikácie

Špecifikácie priemeru a šírky obežného kolesa

Výber priemeru obežného kolesa odstredivého ventilátora vyžaduje vyváženie požiadaviek na výkon s fyzickými obmedzeniami. Štandardné priemery sa pohybujú od 200 mm pre kompaktné jednotky HVAC do 3 000 mm pre ťažké priemyselné aplikácie. Šírka obežného kolesa, meraná axiálne, určuje kapacitu prietoku vzduchu pri danom priemere. Širšie obežné kolesá spracovávajú väčšie objemy, ale vyžadujú proporcionálne vyšší príkon.

Výberový softvér vypočíta optimálny priemer na základe požadovaného prietoku, tlaku v systéme a rýchlosti otáčania. Eulerova rovnica spája priemer obežného kolesa s uhlami zaťaženia lopatiek – menšie priemery vyžadujú strmšie uhly lopatiek, aby sa dosiahol ekvivalentný nárast tlaku.

Požiadavky na tlak Stati a CFM

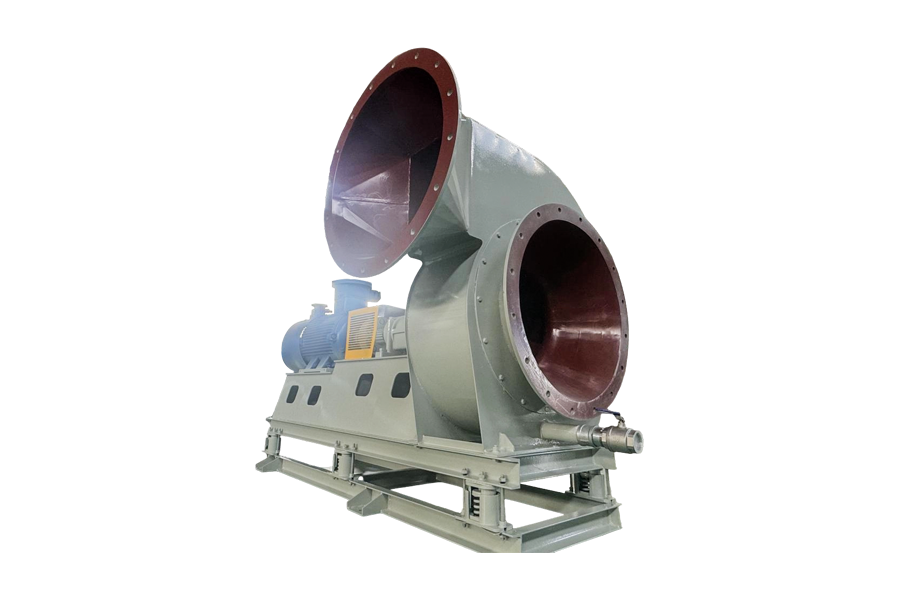

Vysokotlakový odstredivý ventilátor aplikácie vyžadujú starostlivú analýzu odolnosti systému. Požiadavky na statický tlak zahŕňajú straty trením v potrubí, odpor filtra a poklesy tlaku komponentov. Podcenenie odporu systému má za následok nedostatočné prúdenie vzduchu, zatiaľ čo precenenie plytvá energiou a zvyšuje hlučnosť.

Štandardné priemyselné ventilátory dosahujú statický tlak v rozsahu od 0,5 do 6,0 palcov vodného stĺpca, pričom špecializované vysokotlakové konštrukcie dosahujú 70 palcov vodného stĺpca alebo viac.  Overenie výkonu podľa noriem DIN 24166 Trieda 1 alebo BS 848 Trieda A zabezpečuje dodávku menovitého výkonu.

Teplota a životné prostredie

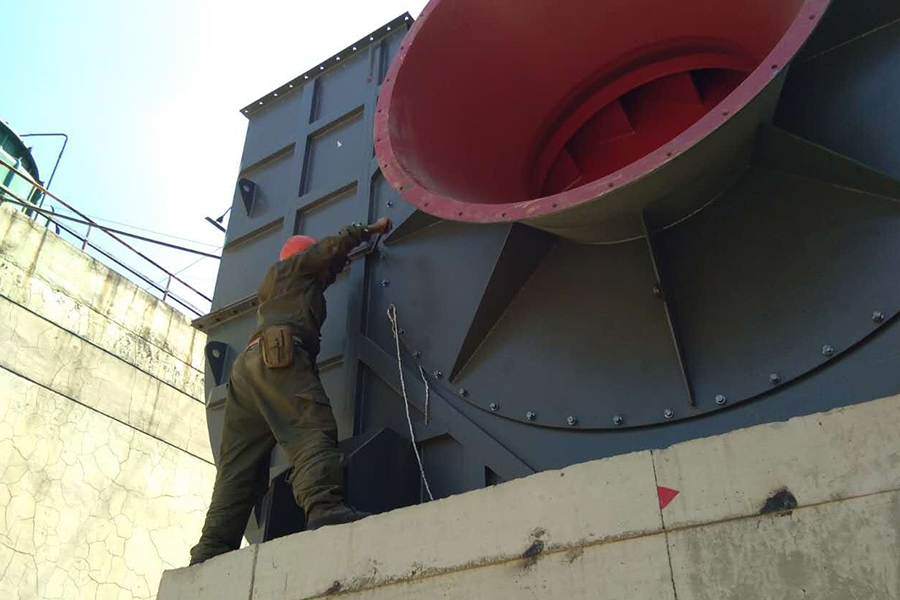

Rozsahy prevádzkových teplôt ovplyvňujú výber materiálu a špecifikácie ložísk. Štandardné ventilátory zvládajú teploty do 80 °C, zatiaľ čo vysokoteplotné konštrukcie s nerezovou konštrukciou pracujú nepretržite pri 350 °C a prerušovane pri 550 °C. Vysokoteplotné aplikácie vyžadujú prispôsobenie sa tepelnej rozťažnosti v montážnych konštrukciách a hriadeľové tesnenia dimenzované na zvýšené teploty.

Metodika výberu pre B2B obstarávanie

Systematický výber zaisťuje prispôsobený odstredivý ventilátor výkon zodpovedá požiadavkám aplikácie. Pri rozhodovaní o obstarávaní sa riadi táto výberová matica:

Výpočet odporu systému

Presný výpočet statického tlaku vyžaduje súčet všetkých komponentov systému. Trenie potrubia závisí od priemeru, dĺžky a drsnosti povrchu. Odpor filtra sa líši v závislosti od typu média a zaťaženia. Ohyby, prechody a tlmiče prispievajú k ďalším stratám. Odporúčaná prax špecifikuje, že ventilátory dosahujú požadovaný CFM pri 1,25-násobku vypočítaného tlaku v systéme, aby sa zabezpečila primeraná výkonnostná rezerva.

Prispôsobenie krivky ventilátora prevádzkovému bodu

Optimálna účinnosť nastane, keď prevádzkový bod systému pretína krivku ventilátora v blízkosti bodu najlepšej účinnosti (BEP). Prevádzka výrazne vľavo od BEP spôsobuje nestabilitu a recirkuláciu. Prevádzka vpravo od BEP znižuje účinnosť a zvyšuje hluk. Pohony s premenlivou frekvenciou umožňujú prevádzku vo viacerých prevádzkových bodoch pri zachovaní účinnosti.

Inštalácia a prevádzkové úvahy

Možnosti konfigurácie disku

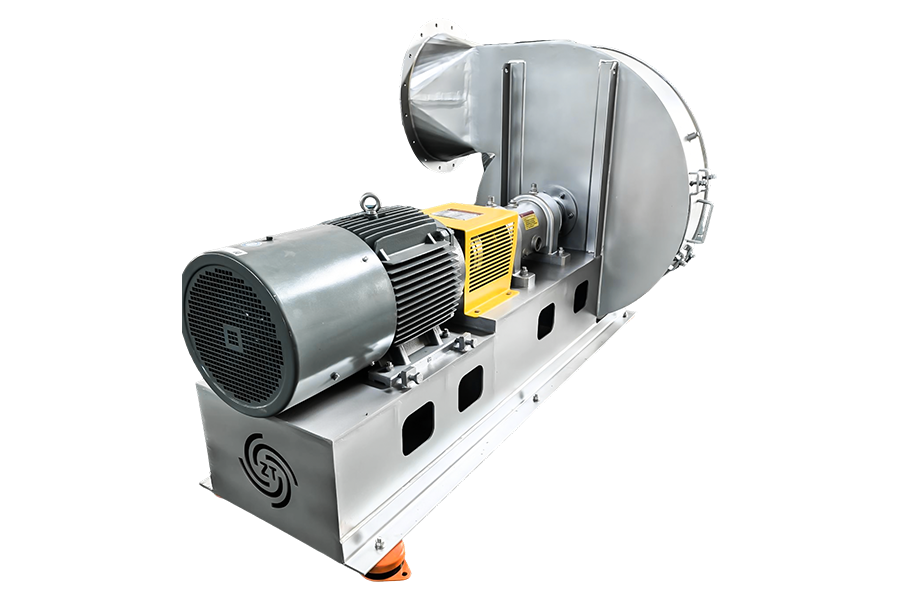

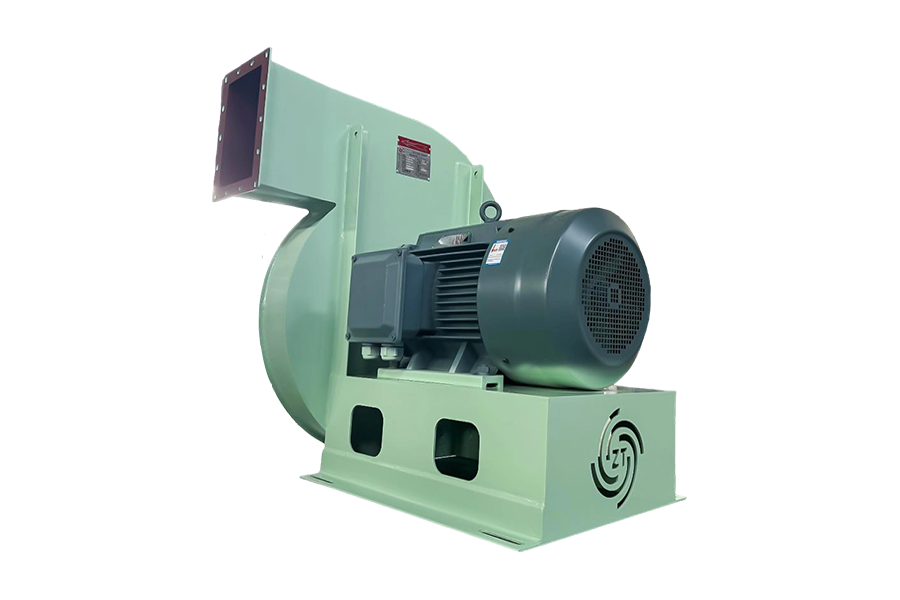

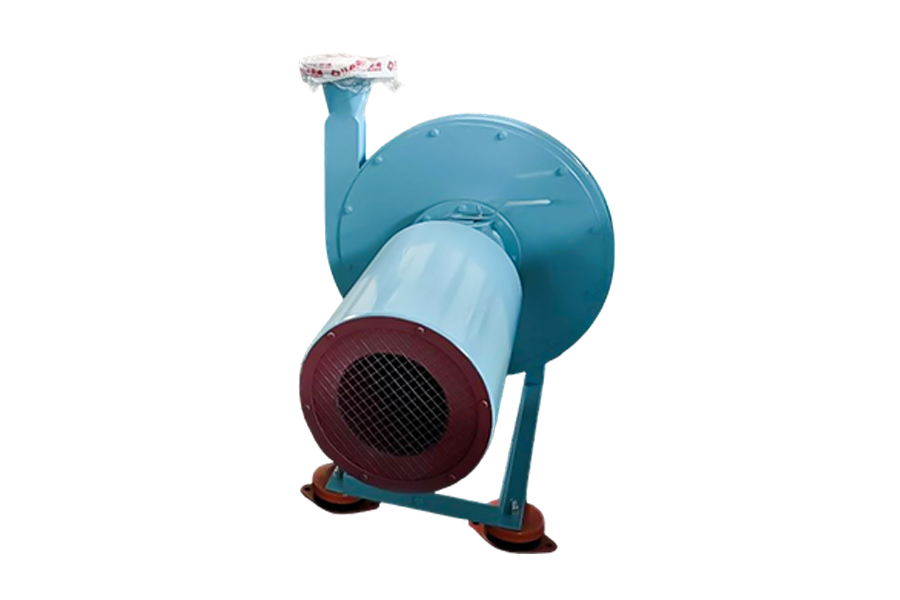

Konfigurácie s priamym pohonom montujú obežné koleso priamo na hriadeľ motora, čím sa eliminujú straty remeňa a údržba. Tieto kompaktné usporiadania vyhovujú aplikáciám s čistým vzduchom s konzistentnými prevádzkovými požiadavkami. Systémy remeňového pohonu umožňujú nastavenie rýchlosti prostredníctvom zmien pomeru remenice a poskytujú izoláciu motora od teplôt prúdu vzduchu. Spojkové pohony ponúkajú strednú účinnosť s minimálnymi požiadavkami na údržbu.

Integrácia VFD a riadenie rýchlosti

Pohony s premenlivou frekvenciou upravujú otáčky motora tak, aby zodpovedali meniacim sa požiadavkám systému, čím poskytujú významné úspory energie v porovnaní s ovládaním klapiek. Zákony o ventilátoroch určujú, že prúdenie vzduchu sa mení lineárne s rýchlosťou, tlak sa mení s druhou mocninou rýchlosti a výkon sa mení s kubickou rýchlosťou. Zníženie rýchlosti o 20 % prináša približne 50 % úsporu energie.

Údržba a životnosť

Štandardné priemyselné ventilátory dosahujú životnosť ušníc 40 000 až 100 000 hodín v závislosti od prevádzkových podmienok. Ložiská mazané mazivom vyžadujú pravidelné domazávanie, zatiaľ čo systémy s olejovým kúpeľom ponúkajú predĺžené intervaly. Vyváženie obežného kolesa podľa ISO 1940 Grade 6.3 alebo 2.5 minimalizuje vibrácie a predlžuje životnosť komponentov [^52^]. Pravidelná kontrola opotrebovania čepele, najmä pri aplikáciách zaťažených časticami, zabraňuje katastrofickým poruchám.

Často kladené otázky

Ako mám vybrať správne dozadu zakrivené d odstredivý ventilátor pre moju aplikáciu?

Výber si vyžaduje definovanie štyroch parametrov: požadovaný prietok vzduchu (CFM), celkový statický tlak systému (palce vodného manometra), hustotu vzduchu pri prevádzkovej teplote a prijateľnú hladinu hluku. Spätne zakrivené obežné kolesá vyhovujú aplikáciám vyžadujúcim stredný až vysoký statický tlak (až 15 palcov wg.) s čistým alebo mierne prašným vzduchom. Tieto ventilátory dosahujú 75-85% účinnosť a vyznačujú sa nepreťažovacími krivkami výkonu, ktoré chránia motory pred preťažením. Prispôsobte krivku ventilátora krivke odporu vášho systému a zabezpečte, aby sa prevádzkový bod pohyboval v rozmedzí 80 – 100 % prietoku BEP pre optimálnu účinnosť.

Čo rozlišuje vysokotlakový odstredivý ventilátor vzory zo štandardných modelov?

Vysokotlakové odstredivé ventilátory obsahujú špeciálne konštrukcie obežného kolesa a robustnú konštrukciu na dosiahnutie statického tlaku presahujúceho štandardné rozsahy. Tieto jednotky typicky využívajú dozadu zakrivené alebo radiálne obežné kolesá so zosilnenou konštrukciou lopatiek, masívne zvárané kryty dimenzované na 22 palcov w.g. a presne vyvážené komponenty, aby odolali vyšším úrovniam namáhania. Aplikácie zahŕňajú dlhé potrubia, vysokoúčinné filtračné systémy a pneumatickú dopravu, kde požiadavky na tlak presahujú 10 palcov w.g. Štandardné ventilátory zvyčajne zvládajú 0,5-6 palcov s hmotnosťou, zatiaľ čo vysokotlakové konštrukcie dosahujú 70 palcov s hmotnosťou.

Akú triedu účinnosti motora by som mal špecifikovať pre aplikácie s nepretržitou prevádzkou?

Aplikácie s nepretržitou prevádzkou (24/7 prevádzka) oprávňujú motory IE4 Super Premium Efficiency napriek vyšším počiatočným nákladom. Zlepšenie účinnosti o 10 % oproti motorom IE3 generuje rýchlu návratnosť prostredníctvom úspory energie. Pre aplikácie prevádzkované 4 000 hodín ročne predstavuje IE3 Premium Efficiency minimálnu špecifikáciu podľa predpisov EÚ pre motory nad 0,75 kW. Prerušované alebo sezónne aplikácie môžu využívať motory IE2 tam, kde to predpisy dovoľujú. Vždy si overte miestne regulačné požiadavky, pretože mandáty na efektívnosť sa líšia v závislosti od jurisdikcie a dátumy implementácie siahajú až do roku 2023 pre súlad s IE4.

Ako to robí výber priemeru obežného kolesa odstredivého ventilátora ovplyvniť výkon a efektivitu?

Priemer obežného kolesa priamo ovplyvňuje kapacitu prietoku vzduchu, vytváranie tlaku a požiadavky na rýchlosť otáčania. Väčšie priemery prenášajú väčšie objemy vzduchu pri nižších otáčkach, čím sa zvyšuje účinnosť a znižuje sa hluk. Výber priemeru však musí vyvážiť požiadavky na výkon s fyzickými obmedzeniami a obmedzeniami rýchlosti hrotu. Výpočet špecifickej rýchlosti (ns = 5,54 × n × √Q / H^(3/4)) vedie k správnemu dimenzovaniu. Nadmerný priemer v porovnaní so systémovými požiadavkami spôsobuje prevádzku ďaleko naľavo od BEP, znižuje účinnosť a potenciálne spôsobuje nestabilitu. Nedostatočný priemer vyžaduje vyššie otáčky na dosiahnutie menovitého výkonu, čím sa zvyšuje hluk a opotrebovanie

Referencie

1. Blauberg Motors. (2025). Aký je rozdiel medzi dopredným a spätným odstredivým ventilátorom? Technické zdroje Blauberg .
2. Spoločnosť AirPro Fan & Blower Company. (2026). Konštrukčné materiály pre priemyselné ventilátory a dúchadlá. Technická dokumentácia AirPro .
3. Hartzell Air Movement. (2025). Sprievodca výberom odstredivého ventilátora: Výber správneho typu. Hartzell Engineering Blog .
4. ebm-papst. (2018). Odstredivé ventilátory – základné princípy. Technická dokumentácia ebm-papst .
5. Custom Fans Australia. (2024). Odstredivé obežné koleso ventilátora 101: Typy a aplikácie. Technická príručka priemyselných ventilátorov Swinnerton .
6. Witt & Sohn AG. (2024). Energetická účinnosť (EcoDesign) pre priemyselné ventilátory. Technická dokumentácia Witt & Sohn .
7. Victory Motor. (2025). Revolučný výkon: Ako motory IE3 a IE4 predefinujú priemyselné štandardy. Analýza Victory Motor Industry .
8. Motory Hoyer. (2025). Motorové rozdiely IE1, IE2, IE3, IE4. Vedomostná banka Hoyer Motors .
9. Sprievodca priemyselnými ventilátormi a dúchadlami. (2025). Priemyselné odstredivé ventilátory a dúchadlá: dokonalý sprievodca vysokoúčinným pohybom vzduchu. Ningbo Yichou Priemyselné zdroje .
10. Priemysel tlakového odlievania Usha. (2025). Špecifikácie dozadu zakriveného odstredivého ventilátora. Technické údaje ventilátora Symbiosis .
